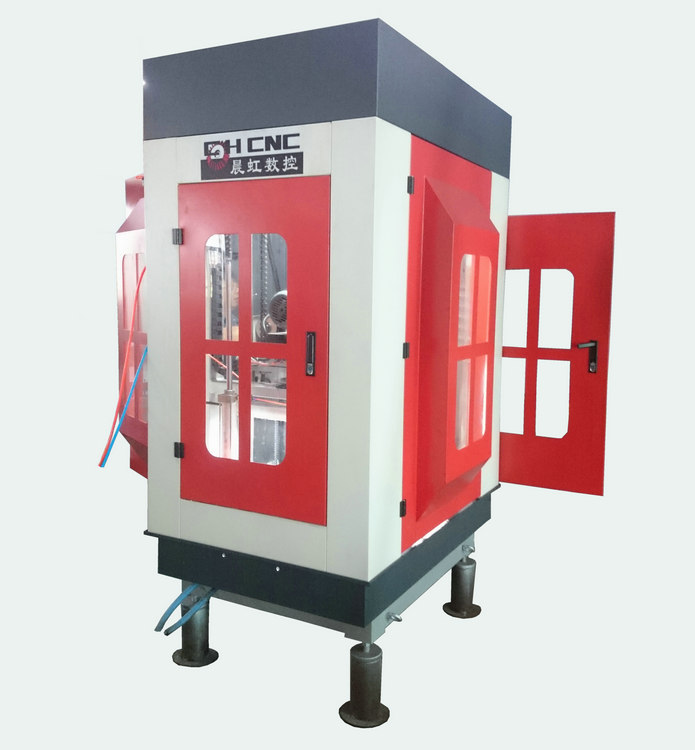

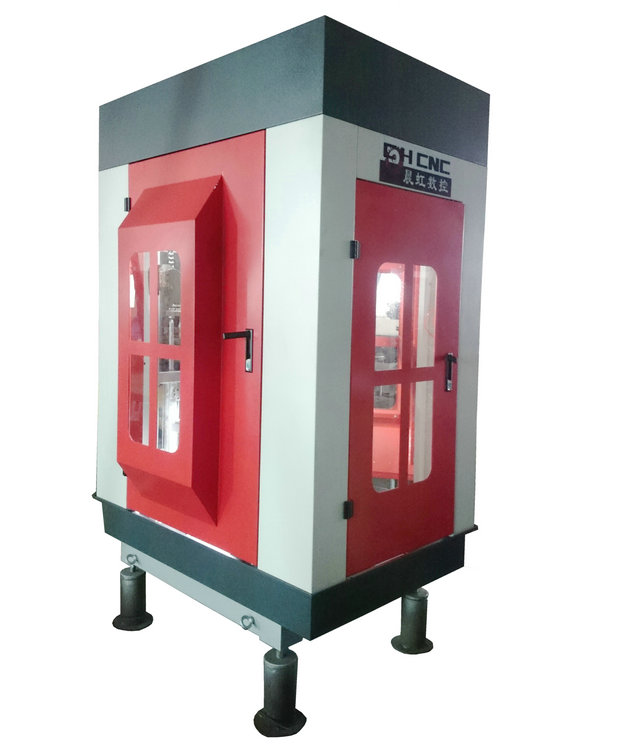

CHSX5620-XW卧式双驱小型金刚石线切割机

  • 型   号:CHSX5620-XW
  • 类   别:卧式金刚石线切割机
  • 价   格:电议/面议
  • 产   地:江苏省泰州市

CHSX5620-XW型是我公司小型号卧式双驱金刚石线切割机床,采用卧式结构从上往下切割方式提高了切割精度,且不易引起碎裂。切割尺寸200×200×200mm。可用于不同硬度晶体、陶瓷、玻璃、岩石样品等切片。

分享到:

   机床概述    CHSX5620-XW型是我公司小型号卧式双驱金刚石线切割机床,采用卧式结构从上往下切割方式提高了切割精度,且不易引起碎裂。切割尺寸200×200×200mm。可用于切割不同硬度晶体、陶瓷、玻璃、岩石样品、陨石样品、海洋结核样品、耐火材料、复合材料等脆性材料,也可以用于硅、白宝石、蓝宝石等人工晶体的籽晶切割。用在贵重宝石的切片、生物塑化标本的切片,由于切缝细小,可以大幅度提高材料的利用率,经济效益和切片质量大幅度提高。



机床结构

该机床主要由工作台部分、金刚石线进给和收放丝部分、电气控制系统部分、加工区冷却循环部分、封闭式防护罩部分组成。



1机械部分

主机设计采用有限元分析方法设计,确保机床的强度和刚性,底座部件采用优质灰口铸铁铸造,加工后经二次人工时效和震动时效处理,减少铸造应力。

精密导轮组件采用双轴承结构。

该款机床针对加工脆硬材料特点,为便于装夹工件及落料安全采用金刚石丝线横式加工,即金刚石丝线在工件方与工件产生切削。主电机带动金刚石切割线,能够上下定速移动,样品固定在工作台上,可以保持被切物的稳定。

采用进口气动元件,使张紧力稳定可靠。

切割技术采用我公司发明专利技术,使加工表面平面度得到保证,切粗糙度明显降低

可以为客户设计各种不同的工装卡具,适用于不同形状的物体



2电气系统

机床数控系统通过可编程控制器进行控制,编程系统采用我公司开发的线切割编程控制专用软件。PLC程序控制,操作简单。采用大屏幕触摸屏,视觉美观大方,手感良好

良好的断丝停车保护功能,发生断丝,丝筒停止转动,程序停止加工。



技术说明



本机床为卧式加工结构,工作台安装工件后调整定位在加工区(可加摇摆台)。

加工金刚石线安装在可上下运动的导线轮上工作台安装工件后调整定位在加工区(可加摇摆台)

收丝轮与放丝轮交替互换。如左电机为收丝时,右电机带动的丝轮为阻尼张力轮。张力传感器将张力信号反馈给阻尼电机实时调整阻尼力值。

金刚石线运行速度在控制器无调整,大值为11m/s

晨虹新款卧式金刚石线锯有反馈装置-张力传感器,相比其他金刚石线切割机床切割的材料,表面平整度更高,粗糙度也有很大提高。

机床的床身主要部件采用优质灰口铸铁铸造,更加实用和耐用,适用于实验室里切割,也适合做工业生产量化使用。



机床用途  非导电材料、半导电材料、晶体、脆硬材料等切片使用



应用领域:

u       石墨 石墨开方、石墨切片

u       硅晶体 太阳能多晶硅、单晶硅等;

u       石材 天然岩石、大理石、玉石、方解石、冰洲石、翡翠、陨石等

u       有色金属 硫化锌、铁氧体等

u       玻璃 硫系玻璃、光学玻璃、石英玻璃、红外玻璃、锆石

u       陶瓷 氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等;

u      人工晶体 人工蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等;

u      复合材料 PVC板、碳纤维复合材料、玻璃纤维复合材料、PU密复合材料、EVA材料等;

u      其他非金属导电体材料,半导电材料,硬度小于金刚石线的均可切割
